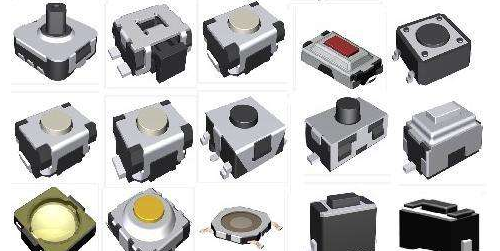

萬能遙控微型輕觸開關電路
隨著智慧家居的興起，萬能遙控微型輕觸開關的應用范圍越來越廣，其需求量也是水漲船高。但很多人對于此類開關的工作原理還不清楚，特別是一些開關的銷售人員，如果對開關本身不熟悉，是無法做好銷售業務的。下面就以萬能遙控微型輕觸開關的控制電路為例，對其工作原理作個簡單的介紹。
萬能遙控微型輕觸開關的電路如上圖所示，它是采用分立元件制作的單線制開關，由雙穩態、觸發、遙控接收、電源切換電路等組成。220Ｖ市電通過燈泡，經VC橋式整流，再經過VL由R1降壓、C1濾波、VZ穩壓，為電路提供5V直流電源。按一下遙控器任意按鍵，接收頭JST就接收到紅外線信號，輸出低電平，經C2、C3觸發由VT1、VT2組成的雙穩態電路翻轉，使晶閘管VS1導通，燈泡點亮。同時VS2導通，切換供電電壓，此時電壓由VD1～VD5５和VS1的導通壓降，經過VS2提供，保持5V穩定。再按一下遙控器按鍵，VS1又關斷，燈泡熄滅。同理按下輕觸開關SB或者觸摸金屬片Ｍ，均能使雙穩態電路翻轉，從而控制VS1導通與關斷，以控制燈泡亮滅。
萬能遙控微型輕觸開關應選用功耗低、漏電流小的元器件，否則R1發熱嚴重。因此開關是直接使用220V交流市電，安裝時應注意安全，負載功率不要超過150Ｗ。
